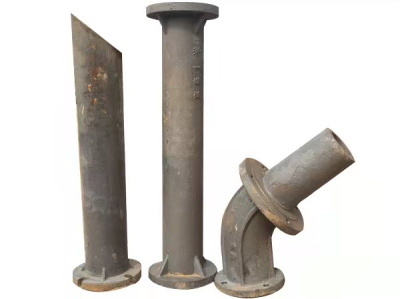

在鋁出口過(guò)程中，在真空壓力的作用下，高溫鋁液沿吸鋁管被抽入真空包裝。彎頭(C管)的頂部一直被高溫鋁液沖刷，容易造成腐蝕和鋁泄漏。對(duì)損壞的A、B、C管進(jìn)行分類統(tǒng)計(jì)后，發(fā)現(xiàn)C管的損壞是A管的3倍，B管的5倍。不僅增加了噸鋁成本，增加了操作人員的勞動(dòng)強(qiáng)度，更重要的是，鋁出口操作過(guò)程中存在嚴(yán)重的可靠隱患。
經(jīng)過(guò)對(duì)吸鋁管的設(shè)計(jì)、安裝、材料、操作等方面的嚴(yán)格檢查和檢查，確定C管漏鋁的主要原因是原設(shè)計(jì)材料不能滿足真空包裝的使用要求。在反復(fù)試驗(yàn)的基礎(chǔ)上，終確定了用稀土灰鑄鐵鑄造吸鋁管的彎頭，取得了明顯的效果。目前，C管吸鋁管的鋁包數(shù)從原來(lái)的20-30包增加到150-180包。
吸鋁管材料的改進(jìn)，不僅使吸鋁管在抬包吸鋁過(guò)程中的燒穿情況基本消除，而且增加了操作人員的可靠保障，大大降低了吸鋁管更換頻率，降低了勞動(dòng)強(qiáng)度。與此同時(shí)，降低了吸鋁管的消耗，降低了噸鋁的成本。
吸鋁管本體包括外管和內(nèi)管，外管和內(nèi)管之間有隔熱層。通過(guò)設(shè)置外管、內(nèi)管和隔熱層，可以增加吸鋁管本體的內(nèi)外溫差，解決吸鋁管在使用過(guò)程中變形快的問(wèn)題，將吸鋁管的使用壽命延長(zhǎng)到7天以上。
